一、 工程概述：
工況物料性質及要求：
（處理能力500KG/次 ；物料性質：0.2μm粒徑鈦硅分子篩懸浮液，含水85%左右，含硝酸，PH值4.0—4.2；干燥溫度60--110℃，干燥后含水小于5%）
真空耙式干燥機材質： 與物料接觸部分為316L
數量：一臺            電機功率：22 kW
有效容積：4.0 m3         總 容 積：5.0 m3
攪拌軸轉速：8.4 rpm       加熱介質：蒸汽、熱水
夾套工作壓力：0.6Mpa      夾套設計工作溫度：160℃

二、 設備概述：

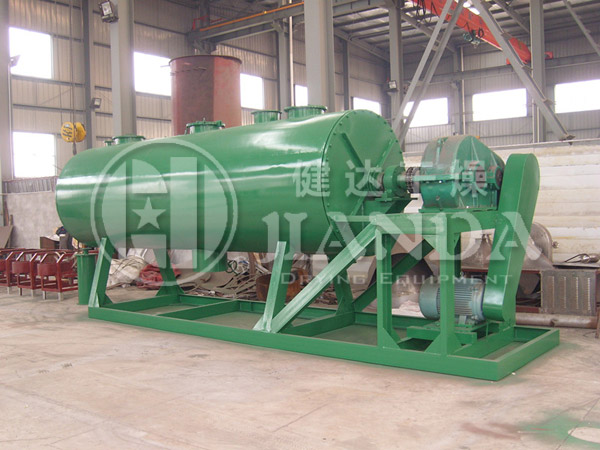

真空耙式干燥機是一種熱傳導型干燥設備，也稱耙式攪拌干燥機。
1.密封性能好，真空度高
采用合理的結構設計及科學合理的加工工藝，保證了靜密封的密封效果。通過改進軸端密封結構及密封材料的科學選用，提高了動密封的密封效果；
2.設備結構緊湊，操作簡單；
3.熱介質流道設計獨特，熱效率高
攪拌軸及夾套均有設計獨特的流體通道，可確保流體不會短路，無死區，強化了流體間的傳熱，因此熱效率高；
4.動密封不會污染物料
5.混合充分，干燥效果好
由于攪拌軸不停的攪拌，物料得到^大限度的攪拌、混合，改善了物料間的傳熱，干燥效率得到提高；
6.與物料接觸表面進行電化學拋光
電化學拋光后的表面粗糙度可達0.1～0.05μm；
